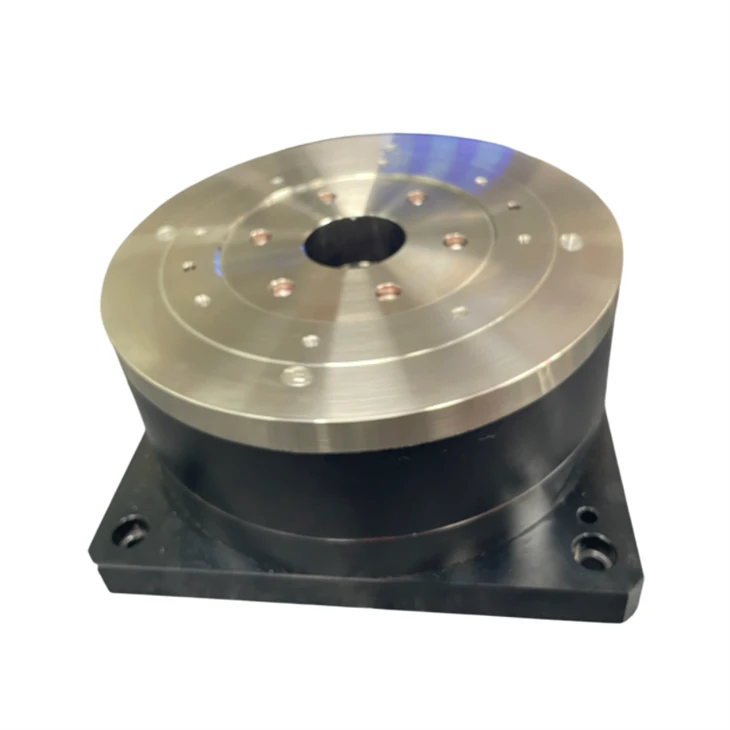

Mae'r bwrdd cylchdro modur gyriant uniongyrchol, trwy ei ddyluniad "cadwyn trawsyrru sero", wedi chwyldroi terfynau cywirdeb, effeithlonrwydd a dibynadwyedd echelinau cylchdro traddodiadol. Mae'n rhagori'n arbennig mewn senarios sy'n gofyn am weithrediadau stopio amledd uchel, cywirdeb lleoli uchel, neu amgylcheddau llym, ac mae wedi dod yn elfen swyddogaethol graidd mewn gweithgynhyrchu pen uchel ac ymchwil wyddonol fanwl gywir.
Mae'r ceisiadau'n cynnwys: deisio/arolygu wafferi lled-ddargludyddion, pecynnu sglodion, ac atgyweirio paneli OLED; Pedwerydd/pumed echelin mewn-canolfannau peiriannu pum echel (pump-canolfannau peiriannu cysylltu echelin), engrafiad llwydni, a phrosesu llafn tyrbin; Addasiad pelydryn mewn ffynonellau golau syncrotron, cymalau robot llawfeddygol, a llwyfannau trin micro-gell.
• Cywirdeb lleoli onglog-ail-lefel: Mae cam cylchdro modur DD yn dileu problemau adlach a thraul mewn trawsyriant mecanyddol traddodiadol trwy fabwysiadu technoleg gyriant uniongyrchol ac amgodyddion cydraniad uchel, gan gyflawni cywirdeb lleoli hyd at yr ail lefel onglog. Mae hyn yn addas ar gyfer senarios hynod fanwl megis archwilio wafferi lled-ddargludyddion ac aliniad cydrannau optegol.
• Anhyblygrwydd uchel a dirgryniad isel: Mae cyplu'r rotor modur a'r bwrdd cylchdro yn uniongyrchol yn ein Tablau Rotari Drive Uniongyrchol yn sicrhau bod strwythur cryno gydag anhyblygedd wedi cynyddu dros 30% ac osgled dirgryniad o dan 20 μm/s. Mae'r cyfuniad hwn yn ei wneud yn ddelfrydol ar gyfer cymwysiadau ymateb uchel-dynamig sy'n gofyn am drachywiredd a phwer, megis sganio cyflym a thorri anghyfreithlon.
• Cynnal a chadw{0}}rhychwant oes a rhydd: Mae gweithrediad rhydd o waith cynnal a chadw a hyd oes estynedig yn gynhenid i'n bwrdd cylchdro modur gyriant uniongyrchol, diolch i'w ddyluniad trawsyrru di-gyswllt sy'n dileu cydrannau traul mecanyddol. Mae'r arloesedd hwn yn lleihau amser segur ac yn lleihau costau cynnal a chadw.
• Cydweddoldeb aml-echel Mae Direct Drive Motorized Rotation Stage yn cefnogi integreiddio'n ddi-dor â moduron llinol echel XY i ffurfio llwyfannau mudiant aml-echel XYθ, gan alluogi rhyngosod taflwybr cymhleth. Mae'r gallu integreiddio hwn yn eu gwneud yn ddelfrydol ar gyfer cymwysiadau sy'n gofyn am reolaeth symudiadau manwl, aml-ddimensiwn uchel, megis offer peiriant pum echel a systemau cydosod manwl gywir robotig.
Nodweddion
• Cylchdroi 360 gradd parhaus
• Cywirdeb ailadroddadwyedd o ±2 arcseconds
• Mae gwrthiant yn cael ei fesur gan DC gyda chebl 0.5m safonol.
• gyda chraidd haearn ar gyfer effeithlonrwydd uchel.
• Paramedrau Encoder: Mae'r gwerth y tu allan i'r cromfachau yn seiliedig ar amgodiwr absoliwt yn seiliedig ar amgodiwr absoliwt (S305) gyda'r rhediad safonol. (S405) gyda'r rhediad safonol.
Manyleb ar gyferCamau Rotari Gyriant Uniongyrchol Modur
|
XD120-71 |
||||
|
Paramedr Perfformiads |
Eicon |
Uned |
Cyfres |
Cyfochrog |
|
Torque Parhaus (NC) @100 gradd |
Tcn |
Nm |
3.4 |
3.4 |
|
Torque brig |
Tpk |
Nm |
10.0 |
10.0 |
|
Torque Cyson士10% |
Kt |
Nm/Arfau |
3.0 |
1.5 |
|
Yn ôl EMF Cyson士10% |
Ke |
Vpeak/rpm |
0.26 |
0.13 |
|
Cyson Modur @25 gradd |
Km |
Nm/Sqrt(W) |
0.64 |
0.64 |
|
Resistance (L-L)@25 gradd士10% |
R25 |
Ω |
15.2 |
3.8 |
|
Anwythiad(L-L)士20% |
L |
mH |
47.7 |
11.9 |
|
Cyson Amser Trydanol |
Te |
ms |
3.1 |
3.1 |
|
Cyfredol Parhaus (CC) @100 gradd |
Iâ |
Arfau |
1.1 |
2.2 |
|
Cyfredol Uchaf |
Ipk |
Arfau |
3.9 |
7.8 |
|
Gwasgariad Pŵer Parhaus (NC) @100 gradd c |
Pcn |
W |
36.4 |
36.4 |
|
Max. Tymheredd Coil |
Tmax |
gradd |
100 |
100 |
|
Cyson Gwasgariad Thermol (NC) |
Kthn |
W/ gradd |
0.5 |
0.5 |
|
Max. Foltedd Bws |
Ubus |
Vdc |
600 |
600 |
|
Rhif Pegwn |
2p |
- |
14 |
14 |
|
Max. Cyflymder @ Torque Parhaus |
Ωuchaf |
rpm |
1700 |
2000 |
|
Max. Cyflymder @Peak Torque |
Ωmax |
rpm |
1400 |
2000 |
|
Paramedrau Mecanyddol |
||||
|
Offeren Gyffredinol (CC) |
mn |
kg |
3.1 |
3.1 |
|
syrthni Rotor |
Jr |
kg·m |
1.18E-03 |
1.18E-03 |
|
Rhedeg Echelinol |
- |
μm |
20(10) |
20(10) |
|
Rheiddiadur Runout |
- |
μm |
20(10) |
20(10) |
|
Max. Llwyth Echelinol (Mowntio Unionsyth) |
- |
N |
500 |
500 |
|
Llwyth Echelinol Uchaf (gwrthdro / Mowntio Wal) |
- |
N |
150 |
150 |
|
Max. Llwyth Moment (Mowntio Unionsyth) |
- |
Nm |
30 |
30 |
|
Llwyth Mwyaf.Moment (gwrthdro/Mowntio Wal) |
- |
Nm |
10 |
10 |
|
Paramedrau Encoder |
||||
|
Amgodiwr Absoliwt |
- |
bit |
23 |
23 |
|
Protocol Cyfathrebu |
- |
BISS-C |
BISS-C |
|
|
Cywirdeb ar ôl Mapio Gwallau |
- |
sec arc |
±4(±3) |
±4(±3) |
|
Cywirdeb heb Fapio Gwallau |
- |
sec arc |
±20(±15) |
±20(±15) |
|
Ailadroddadwyedd |
- |
sec arc |
±2(±1.5) |
±2(±1.5) |
|
XD160-77 |
||||
|
Paramedr Perfformiads |
Symbol |
Uned |
Cyfres |
Cyfochrog |
|
Torque Parhaus (NC) @100 gradd |
Tcn |
Nm |
9.4 |
9.4 |
|
Torque brig |
Tpk |
Nm |
27.0 |
27.0 |
|
Torque Cyson士10% |
Kt |
Nm/Arfau |
5.8 |
2.9 |
|
Yn ôl EMF Cyson士10% |
Ke |
Vpeak/rpm |
0.5 |
0.25 |
|
Cyson Modur @25 gradd |
Km |
Nm/Sqrt(W) |
1.24 |
1.24 |
|
Resistance (L-L)@25 gradd士10% |
R25 |
Ω |
14.9 |
3.7 |
|
Anwythiad(L-L)士20% |
L |
mH |
92.1 |
23.0 |
|
Cyson Amser Trydanol |
Te |
ms |
6.2 |
6.2 |
|
Cyfredol Parhaus (CC) @100 gradd |
Iâ |
Arfau |
1.6 |
3.2 |
|
Cyfredol Uchaf |
Ipk |
Arfau |
5.8 |
11.5 |
|
Gwasgariad Pŵer Parhaus (NC) @100 gradd c |
Pcn |
W |
74.0 |
74.0 |
|
Max. Tymheredd Coil |
Tmax |
gradd |
100 |
100 |
|
Cyson Gwasgariad Thermol (NC) |
Kthn |
W/ gradd |
1.0 |
1.0 |
|
Max. Foltedd Bws |
Ubus |
Vdc |
600 |
600 |
|
Rhif Pegwn |
2p |
- |
14 |
14 |
|
Max. Cyflymder @ Torque Parhaus |
Ωmax |
rpm |
850 |
1000 |
|
Max. Cyflymder @Peak Torque |
Ωmax |
rpm |
550 |
1000 |
|
Paramedrau Mecanyddol |
||||
|
Offeren Gyffredinol (CC) |
mn |
kg |
6.1 |
6.1 |
|
syrthni Rotor |
Jr |
kg·m |
4.15E-03 |
4.15E-03 |
|
Rhedeg Echelinol |
- |
μm |
30(10) |
30(10) |
|
Rheiddiadur Runout |
- |
μm |
30(10) |
30(10) |
|
Max. Llwyth Echelinol (Mowntio Unionsyth) |
- |
N |
750 |
750 |
|
Llwyth Echelinol Uchaf (gwrthdro / Mowntio Wal) |
- |
N |
225 |
225 |
|
Max. Llwyth Moment (Mowntio Unionsyth) |
- |
Nm |
40 |
40 |
|
Llwyth Mwyaf.Moment (gwrthdro/Mowntio Wal) |
- |
Nm |
12 |
12 |
|
Paramedrau Encoder |
||||
|
Amgodiwr Absoliwt |
- |
bit |
23 |
23 |
|
Protocol Cyfathrebu |
- |
BISS-C |
BISS-C |
|
|
Cywirdeb ar ôl Mapio Gwallau |
- |
sec arc |
±4(±3) |
±4(±3) |
|
Cywirdeb heb Fapio Gwallau |
- |
sec arc |
±20(±15) |
±20(±15) |
|
Ailadroddadwyedd |
- |
sec arc |
±2(±1.5) |
±2(±1.5) |
|
XD200-87 |
||||
|
Paramedr Perfformiads |
Symbol |
Uned |
Cyfres |
Cyfochrog |
|
Torque Parhaus (NC) @100 gradd |
Tcn |
Nm |
18.8 |
18.8 |
|
Torque brig |
Tpk |
Nm |
54.3 |
54.3 |
|
Torque Cyson士10% |
Kt |
Nm/Arfau |
9.4 |
4.7 |
|
Yn ôl EMF Cyson士10% |
Ke |
Vpeak/rpm |
0.81 |
0.40 |
|
Cyson Modur @25 gradd |
Km |
Nm/Sqrt(W) |
2.13 |
2.13 |
|
Resistance (L-L)@25 gradd士10% |
R25 |
Ω |
13.0 |
3.3 |
|
Anwythiad(L-L)士20% |
L |
mH |
121.0 |
30.3 |
|
Cyson Amser Trydanol |
Te |
ms |
9.3 |
9.3 |
|
Cyfredol Parhaus (CC) @100 gradd |
Iâ |
Arfau |
2.0 |
4.0 |
|
Cyfredol Uchaf |
Ipk |
Arfau |
7.2 |
14.4 |
|
Gwasgariad Pŵer Parhaus (NC) @100 gradd c |
Pcn |
W |
100.9 |
100.9 |
|
Max. Tymheredd Coil |
Tmax |
gradd |
100 |
100 |
|
Cyson Gwasgariad Thermol (NC) |
Kthn |
W/ gradd |
1.3 |
1.3 |
|
Max. Foltedd Bws |
Ubus |
Vdc |
600 |
600 |
|
Rhif Pegwn |
2p |
- |
14 |
14 |
|
Max. Cyflymder @ Torque Parhaus |
Ωmax |
rpm |
520 |
600 |
|
Max. Cyflymder @Peak Torque |
Ωmax |
rpm |
330 |
600 |
|
Paramedrau Mecanyddol |
||||
|
Offeren Gyffredinol (CC) |
mn |
kg |
9.5 |
9.5 |
|
syrthni Rotor |
Jr |
kg·m |
1.14E-02 |
1.14E-02 |
|
Rhedeg Echelinol |
- |
μm |
40(10) |
40(10) |
|
Rheiddiadur Runout |
- |
μm |
40(10) |
40(10) |
|
Max. Llwyth Echelinol (Mowntio Unionsyth) |
- |
N |
1000 |
1000 |
|
Llwyth Echelinol Uchaf (gwrthdro / Mowntio Wal) |
- |
N |
300 |
300 |
|
Max. Llwyth Moment (Mowntio Unionsyth) |
- |
Nm |
50 |
50 |
|
Llwyth Mwyaf.Moment (gwrthdro/Mowntio Wal) |
- |
Nm |
15 |
15 |
|
Paramedrau Encoder |
||||
|
Amgodiwr Absoliwt |
- |
bit |
23 |
23 |
|
Protocol Cyfathrebu |
- |
BISS-C |
BISS-C |
|
|
Cywirdeb ar ôl Mapio Gwallau |
- |
sec arc |
±4(±3) |
±4(±3) |
|
Cywirdeb heb Fapio Gwallau |
- |
sec arc |
±20(±15) |
±20(±15) |
|
Ailadroddadwyedd |
- |
sec arc |
±2(±1.5) |
±2(±1.5) |
Darlun Mowntio
XD120-71
PrawfAdroddiad XD120-71
XD160-77
Adroddiad Prawf o XD160-77
XD200-87
Adroddiad Prawf o XD160-77
FAQ
C1: Ydych chi'n gwmni masnachu neu'n wneuthurwr?
A: Rydym yn gynhyrchydd ffatri.
C2: Beth yw'r MOQ?
A: MOQ: 1PCS
C3: Pa mor hir yw'ch amser dosbarthu?
A: Ar gyfer cam cylchdroi modurol gyriant uniongyrchol safonol, mae gennym un mewn stoc. Mae angen 30 diwrnod gwaith i'w gyflwyno ar ôl talu. Ar gyfer tabl cylchdro modurol ansafonol ansafonol, mae angen 60 diwrnod gwaith ar ôl cael taliad.
C4: A ydych chi'n darparu samplau? A yw'n rhad ac am ddim neu'n ychwanegol?
A: Ydym, gallem gynnig y cam cylchdro modur DD i'w brofi, ond mae angen i chi dalu'r cludo nwyddau a'r cam cylchdro modur gyrru uniongyrchol.
C5: Dewiswch WANMING yn Tsieina?
1 . Tîm ardderchog: Peiriannydd strwythurol proffesiynol ar gyfer Lluniadu a Samplau Cwsmeriaid.
2. Rheoli Ansawdd Ardderchog: Yn meddu ar reolaeth Ansawdd Stick ac yna Peirianwyr Profiadol.
3. Arbed Costau Ardderchog: Gorchymyn Lot Treial Bach Ar Gael.
4 . Mae'r amser arweiniol yn fyr: Mae gennym beiriannau CNC, peiriannau eillio gêr NC,
NC geamillingng, CNC gêr malu Peiriannau, felly gellid rheoli ansawdd ac amser cynhyrchu.
5. Mae'r adroddiad prawf cywirdeb ar gael o ymyrraeth laser API UDA
